متطلبات IEC لـ USB.

الدول المختلفة لديها معايير مرجعية مختلفة لقواعد مقابس التوصيلة المستوردة. تركز هذه المقالة على قواعد IEC لمقابس التوصيلة المزودة بمصدر طاقة USB.

في أواخر العام الماضي، نشرت اللجنة الكهروتقنية الدولية المعيار IEC 60884-3-1: 2021 "المقابس والمقبس للاستخدامات المنزلية وما شابهها - الجزء 3-1: المتطلبات الخاصة للمقابس المزودة بمصدر طاقة USB".

ينطبق هذا المطلب على المقابس الثابتة أو المحمولة التي تستخدم لطاقة التيار المتردد فقط. من المهم ملاحظة أن هذا المطلب يتعلق بطاقة التيار المتردد ولا ينطبق على مقابس طاقة التيار المستمر. بالإضافة إلى المتطلبات المعمول بها المذكورة أعلاه، يجب أن تكون المقابس مع أو بدون ملامسة أرضية، ومُصنَّفة بجهد أكبر من 50 فولت ولكن لا يتجاوز 440 فولت، ومُصنَّفة عند تيار لا يتجاوز 32 أمبير ، للأماكن الداخلية والخارجية، والمحلية، واستخدامات مماثلة، مع مصدر طاقة USB.

الانتباه

1. البند الجديد 101 الظروف غير الطبيعية:

في الظروف غير الطبيعية، يجب ألا يشكل مصدر طاقة USB أي خطر. هذا يعني أن هناك متطلبات أمان لمصادر طاقة USB في ظل ظروف غير طبيعية.

يحتوي البند أيضًا على مواصفات رقمية لمعايير تلبية الشرط غير الطبيعي. بمعنى ، إذا كان الحد الأقصى لاستهلاك مصدر طاقة USB لا يتجاوز 0.5 وات في حالة حدوث عطل ، فسيتم استيفاء متطلبات الوضع غير الطبيعي.

يتم التحقق من الامتثال عن طريق الاختبارات المحددة في 101.2 و 101.3. ملاحظة البند 101 لهذه الاختبارات ، قد تكون هناك حاجة إلى عينات إضافية. مقارنة بالاختبارات السابقة ، تتطلب متطلبات الاختبار الجديدة لقسم USB من المورد تأكيد عدد عينات الاختبار وإعدادها مسبقً

2. ارتفاع درجة الحرارة في ظل ظروف غير طبيعية

1). عندما يتم تشغيل مصدر طاقة USB في ظل ظروف غير طبيعية، لا يمكن أن يصل أي مكون إلى درجات حرارة عالية جدًا مما يؤدي إلى نشوب حريق في محيطه.

2). يتم التحقق من المطابقة عن طريق إجراء اختبار تسخين على مصدر طاقة USB في ظل ظروف الخطأ.

3. اختبار حالة العطل

1). ماس كهربائى عبر مسافة الزحف والتخليص في حالات أخرى غير تلك المحددة أدناه. إذا كانت أقل من القيم المطلوبة تجريبياً ، يتم استيفاء متطلبات الاختبار.

2). ماس كهربائى عبر الطبقة العازلة للتكوين. يتم تجاهل هذه الطلاءات عند تقييم مسافات الزحف والتخليص ، على سبيل المثال ورنيش أو مينا.

3). إذا أثرت حالة خطأ تمت محاكاتها في الاختبار على حالات خطأ أخرى ، فسيتم تطبيق جميع حالات الخطأ هذه في وقت واحد.

4). يجب عدم قصر دائرة الفجوات والمسافات الزاحفة والمكونات التي توفر عزلًا مقوى أو مزدوجًا ، مثل المحولات المزدوجة المعزولة أو المكثفات Y1 أو optocouplers أو ما شابه ذلك ، عند تطبيق ظروف غير طبيعية.

5). إذا كانت درجة حرارة مصدر طاقة USB محدودة بتشغيل جهاز حماية تلقائي (بما في ذلك الصمامات) ، يتم قياس درجة الحرارة بعد تشغيل الجهاز لمدة دقيقتين.

6). إذا كانت درجة الحرارة محدودة بواسطة جهاز الحماية الأوتوماتيكي أو المصهر ، في حالة الشك ، يجب إجراء الاختبار الإضافي التالي: قصر دائرة المصهر ويتم قياس التيار في حالة الخطأ ذات الصلة.

البند الجديد 102 المتطلبات الخاصة لدارات طاقة USB.

وفقًا للمتطلبات المدرجة في IEC 62368-1: 2018 و IEC 62368-3: 2017 في 102.3.2 و 102.3.3 على التوالي ، يجب أن تتوافق دوائر إمداد طاقة USB مع المتطلبات التالية: يتم التحقق من الامتثال عن طريق إخضاع عينات جديدة للاختبارات المدرجة في IEC 62368-1: 2018 و IEC 62368-3: 2017 و 102.3.2 و 102.3.3.

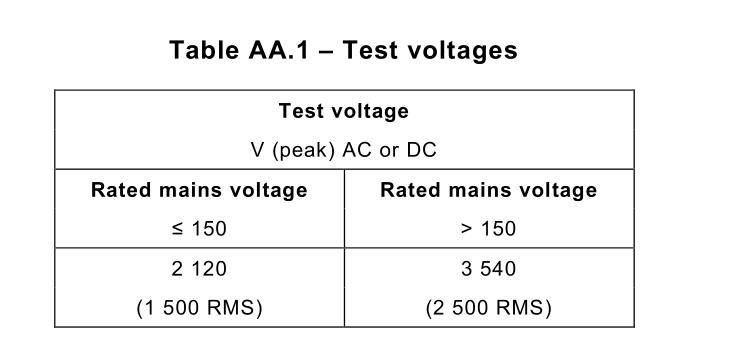

يُسمح باختبار وحدة USB أو الدائرة بشكل منفصل قبل التجميع النهائي في حالة تلف العزل أثناء التجميع النهائي للملحق. جهد الاختبار المحدد هو جهد الاختبار الأدنى المطلوب تطبيقه. يُسمح بجهد أعلى وفقًا لتقدير الشركة المصنعة إذا لم يتضرر العزل بسبب الجهد الزائد المطبق. أعمدة منفذ USB (بما في ذلك الأرض) للأجزاء الحية التي يمكن أن تصبح خطيرة معًا في حالة حدوث عطل في العزل ، على سبيل المثال بسبب التجميع غير الصحيح أو الأجزاء المعيبة أو نتائج مماثلة.

يتم تطبيق جهد الاختبار بين أطراف الطاقة أو موصلات الوحدة المتصلة مع أقطاب منفذ USB (بما في ذلك الأرض) وقد يصبح جزءًا حيًا خطيرًا في حالة حدوث عطل في العزل ، على سبيل المثال بسبب التجميع غير الصحيح أو المكونات المعيبة أو ما شابه ذلك.

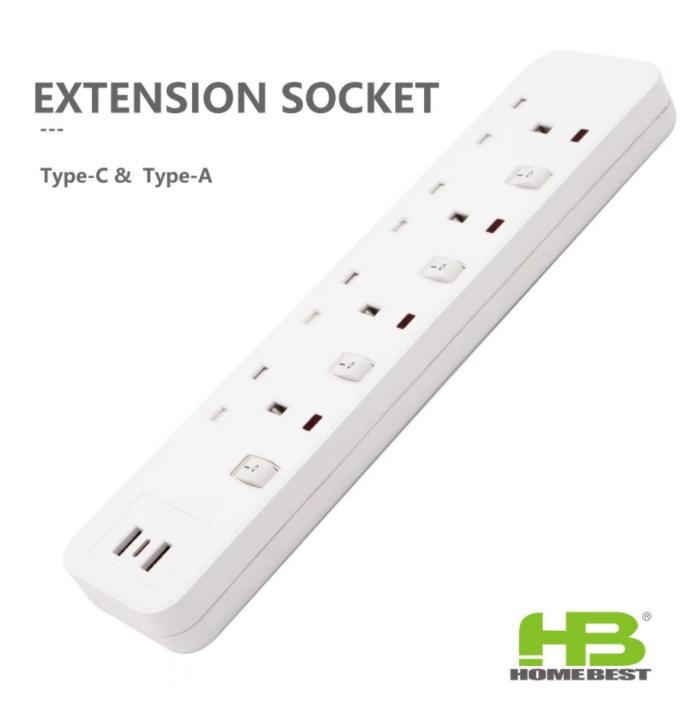

تعد هذه اللائحة الجديدة الصادرة عن اللجنة الكهروتقنية الدولية معيارًا مرجعيًا جيدًا لاختبار جودة لوحات mopboards ذات الشعبية المتزايدة مع منافذ شحن USB في السوق الدولية. بالنسبة للمشترين ، يجب أيضًا الانتباه إلى تحسينات عملية المنتج المقابلة للمورد ، والاختبارات المعملية ، وما إلى ذلك عند الشراء ، بحيث يمكن ضمان جودة المنتجات المستوردة بشكل أكبر.
